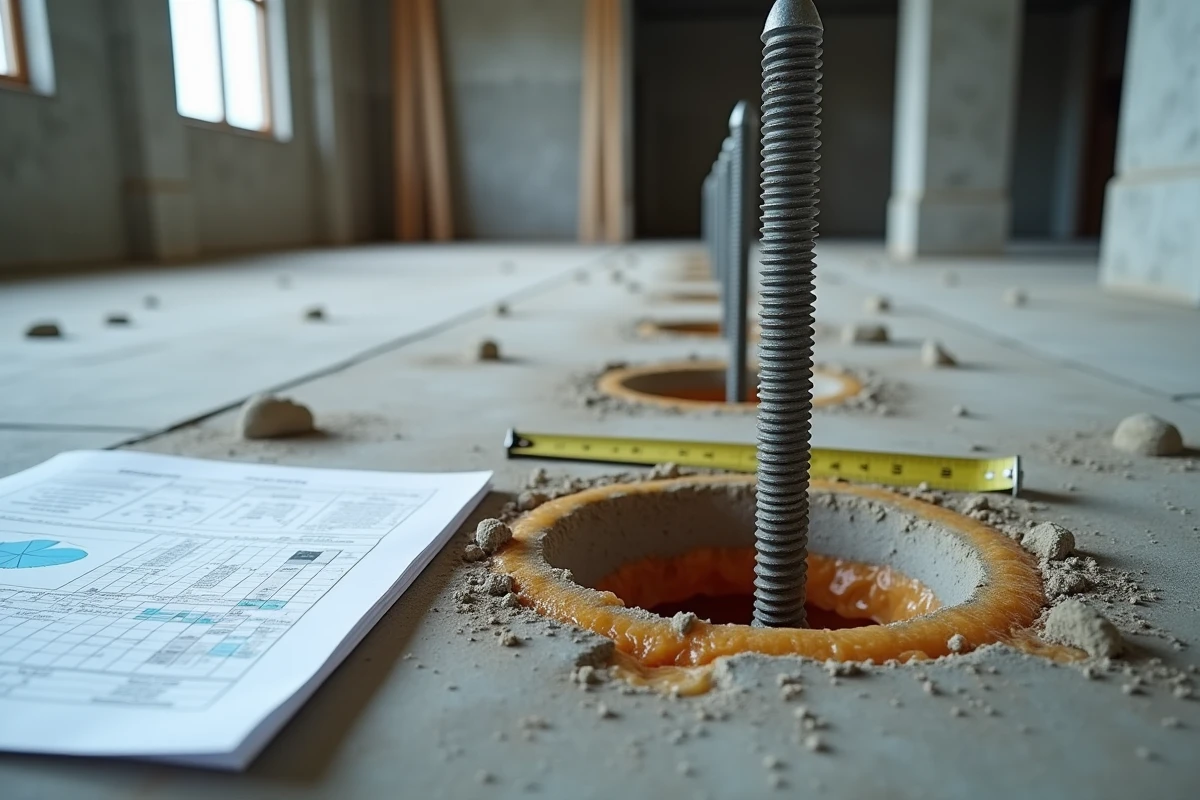

Le scellement chimique d’une vis ou d’une tige filetée repose sur un principe simple : une résine bi-composant polymérise dans le trou de perçage et solidarise l’ancrage au support. La performance réelle de cette fixation dépend pourtant de paramètres que les fiches produit résument mal.
Quelles normes encadrent les charges admissibles ? Comment la résine, le diamètre du trou et le support interagissent-ils pour déterminer la résistance d’un ancrage ? Ce sont ces données techniques qui permettent de dimensionner correctement un scellement chimique vis.
A voir aussi : Prix au m2 de l'enrobé : estimation et facteurs influençant le coût
Résine polyester, vinylester ou époxy : résistances comparées selon le support
Le choix de la résine conditionne directement la charge admissible. Toutes les résines ne réagissent pas de la même façon face à un support creux, fissuré ou exposé à l’humidité.
| Type de résine | Supports adaptés | Résistance à l’humidité | Temps de durcissement | Usage type |
|---|---|---|---|---|
| Polyester | Béton plein, pierre pleine | Moyenne | Court | Fixations courantes, charges modérées |
| Vinylester | Béton plein ou fissuré, brique creuse (avec tamis) | Élevée | Moyen | Charges lourdes, milieux humides |
| Époxy | Béton plein, pierre, acier | Très élevée | Long | Ancrages structurels, génie civil |
La résine polyester convient pour un ancrage dans du béton plein sans contrainte particulière. En revanche, sur un parpaing creux ou une brique alvéolée, le vinylester avec tamis reste la combinaison la plus fiable pour reprendre des charges significatives sans fissurer le support.
A voir aussi : Avant de casser un mur non porteur : contrôles indispensables à faire
L’époxy offre la meilleure adhérence sur des supports denses, mais son temps de polymérisation long et son coût plus élevé le réservent aux ancrages où la marge de sécurité doit être maximale.
Normes ETE et marquage CE : ce que couvre réellement une évaluation technique
Les fabricants de chevilles et résines de scellement chimique peuvent obtenir une Évaluation Technique Européenne (ETE, anciennement ATE). Ce document, délivré par un organisme notifié, précise les charges admissibles pour un couple résine-tige donné, dans un support défini, selon des conditions de pose normalisées.
Un produit portant le marquage CE sur la base d’une ETE garantit que ses performances ont été testées selon un protocole reproductible. Les valeurs de résistance indiquées (traction, cisaillement) correspondent à des essais en laboratoire sur béton non fissuré ou fissuré, selon la catégorie visée.
Plusieurs paramètres figurent dans l’ETE et conditionnent le dimensionnement :
- Le diamètre de la tige filetée ou du goujon, qui détermine la section résistante en traction et en cisaillement
- La profondeur d’ancrage minimale dans le support, en dessous de laquelle les charges admissibles chutent brutalement
- Les distances aux bords et entre fixations, pour éviter l’éclatement du béton ou la rupture de cône
- La classe de résistance du béton (C20/25, C50/60, etc.) pour laquelle les valeurs sont validées
Un scellement réalisé hors des conditions de l’ETE (profondeur insuffisante, support non prévu, diamètre de perçage inadapté) perd toute garantie normative. La charge admissible publiée ne vaut que dans les conditions exactes de l’essai.
Règlement produits de construction et évolutions réglementaires
Le Règlement européen sur les Produits de Construction (RPC) encadre la mise sur le marché des systèmes de fixation. Sa révision en cours vise à renforcer la traçabilité et la transparence des déclarations de performance. Pour les professionnels du bâtiment, cela signifie que les exigences documentaires autour du scellement chimique vont se durcir dans les prochaines années.
Charge admissible d’un scellement chimique vis : les facteurs qui font varier la valeur
La résistance d’un ancrage chimique n’est pas un chiffre unique. Elle varie selon au moins quatre facteurs indépendants qui se combinent.
Le diamètre de la tige ou du goujon inox joue un rôle direct : plus la section est large, plus la reprise d’effort en traction et en cisaillement augmente. Une tige M8 et une tige M16 dans la même résine, au même ancrage, ne supportent pas du tout les mêmes charges.
La profondeur d’ancrage est le second levier. Un ancrage trop court provoque une rupture par arrachement du cône de béton, quel que soit la qualité de la résine. Les ETE précisent toujours une profondeur minimale, souvent exprimée en multiples du diamètre de la tige.
Le support lui-même modifie la donne. Un béton C40/50 offre une résistance bien supérieure à un parpaing creux. Sur un support creux, le tamis de scellement répartit la résine dans les alvéoles et transforme un ancrage ponctuel en ancrage réparti, ce qui change radicalement la tenue.
Le dernier facteur, souvent sous-estimé, est la qualité du perçage et du nettoyage. Un trou mal dépoussiéré réduit l’adhérence résine-support de façon significative. Deux coups de soufflette et un écouvillon ne sont pas une option : c’est la condition pour que la résine polymérise contre le support et non contre la poussière de perçage.
Sécurité sur chantier et réglementation des résines de scellement chimique
Les résines de scellement sont classées comme mélanges chimiques au sens du règlement CLP. L’acte délégué 2024/2865 introduit de nouvelles classes de danger (substances persistantes, mobiles et toxiques, dites PMT) et impose une reclassification obligatoire des mélanges à compter du 1er mai 2026.
Pour les cartouches de résine utilisées en fixation, cela se traduit par des modifications d’étiquetage à partir du 1er juillet 2026, avec de nouvelles exigences de format et de contenu sur les emballages.
Sur le terrain, les obligations de santé-sécurité au travail s’appliquent pleinement. Les réformes récentes imposent une obligation d’information et de formation spécifique sur les agents chimiques dangereux, ainsi qu’un accès obligatoire aux Fiches de Données de Sécurité (FDS) pour les travailleurs exposés.
- Port de gants résistants aux résines (type nitrile), lunettes de protection et ventilation du poste de travail en milieu confiné
- Stockage des cartouches à l’abri de la chaleur et du gel, dans les plages de température indiquées par le fabricant
- Consultation de la FDS avant toute première utilisation d’un nouveau produit, pour identifier les risques spécifiques (sensibilisation cutanée, irritation respiratoire)
Ces contraintes ne sont pas anecdotiques. Un scellement chimique raté génère un ancrage à reprendre, mais une exposition répétée sans protection adaptée aux composants de la résine peut provoquer des dermatites ou des sensibilisations durables.
Le dimensionnement d’un scellement chimique vis ne se résume pas au choix d’une cartouche en rayon. La charge admissible dépend d’un enchaînement précis : résine adaptée au support, diamètre et profondeur d’ancrage conformes à l’ETE, perçage propre, et respect du temps de polymérisation avant mise en charge. Ignorer un seul de ces maillons revient à fixer un goujon dans de la poussière.
