Quand on ouvre le capot de son installation électrique, on découvre un espace vertical où tout converge : câbles de puissance, fils de communication, arrivée du disjoncteur général. La goulotte qui structure cet ensemble, souvent appelée goulotte GTL, détermine la propreté du câblage et sa capacité à évoluer. Choisir le bon matériau, la bonne section et les bons accessoires évite de devoir tout reprendre le jour où l’on ajoute une borne de recharge ou un coffret domotique.
Matériau de la goulotte GTL : PVC, métal ou solution artisanale
La grande majorité des goulottes pour tableau électrique vendues en magasin sont en PVC rigide. Ce matériau coche les cases de la norme NF C 15-100 : parois internes planes, sans rugosité excessive, sans décrochement ni obstacle. Il se découpe facilement, ne rouille pas et reste économique.
A lire également : Quels sont les principaux matériaux pour construire votre maison ?
Une goulotte métallique (acier peint ou aluminium) se rencontre surtout dans les locaux professionnels ou les garages où les chocs mécaniques sont fréquents. Elle offre une meilleure tenue mécanique des fixations, mais pèse plus lourd et coûte plus cher. Pour un logement classique, le PVC suffit dans la quasi-totalité des cas.
Vous avez un mur en pierre ou en béton brut ? Rien n’interdit de fabriquer une GTL artisanale en bois ou en maçonnerie, à condition de respecter les mêmes exigences de planéité et de dimensions. Les kits goulotte du commerce simplifient cependant la mise en conformité, car ils intègrent d’office les rails de fixation et les cloisons de séparation.
A lire également : Trucs et astuces pour bien manier une clef à laine
Section et dimensions : ce que la norme impose selon la surface du logement
La norme NF C 15-100 fixe des dimensions minimales pour le volume technique qui accueille le tableau électrique. Ce volume, appelé ETEL (Espace Technique Électrique du Logement), encadre directement le choix de la goulotte.
- Logement de 35 m² ou moins : profondeur minimale de 150 mm et largeur minimale de 450 mm, du sol au plafond.
- Logement de plus de 35 m² : profondeur minimale de 200 mm et largeur minimale de 600 mm, du sol au plafond.
- Ces dimensions couvrent le coffret électrique, le coffret de communication et l’espace de réserve pour les évolutions futures (borne de recharge, domotique, production locale).
Concrètement, une goulotte de distribution standard en 250 x 65 mm convient pour un petit studio. Dès qu’on dépasse 35 m², il faut passer sur des sections plus larges pour loger le coffret de communication à côté du tableau de protection.
Pourquoi surdimensionner légèrement la section
La révision 2024 de la norme insiste sur la réserve de modules et d’espace dans la GTL. Installer une goulotte juste assez large pour le câblage actuel, c’est s’exposer à un démontage complet dans quelques années. Prévoir une réserve d’au moins 20 % en largeur permet d’ajouter un module IRVE ou un switch réseau sans tout reprendre.

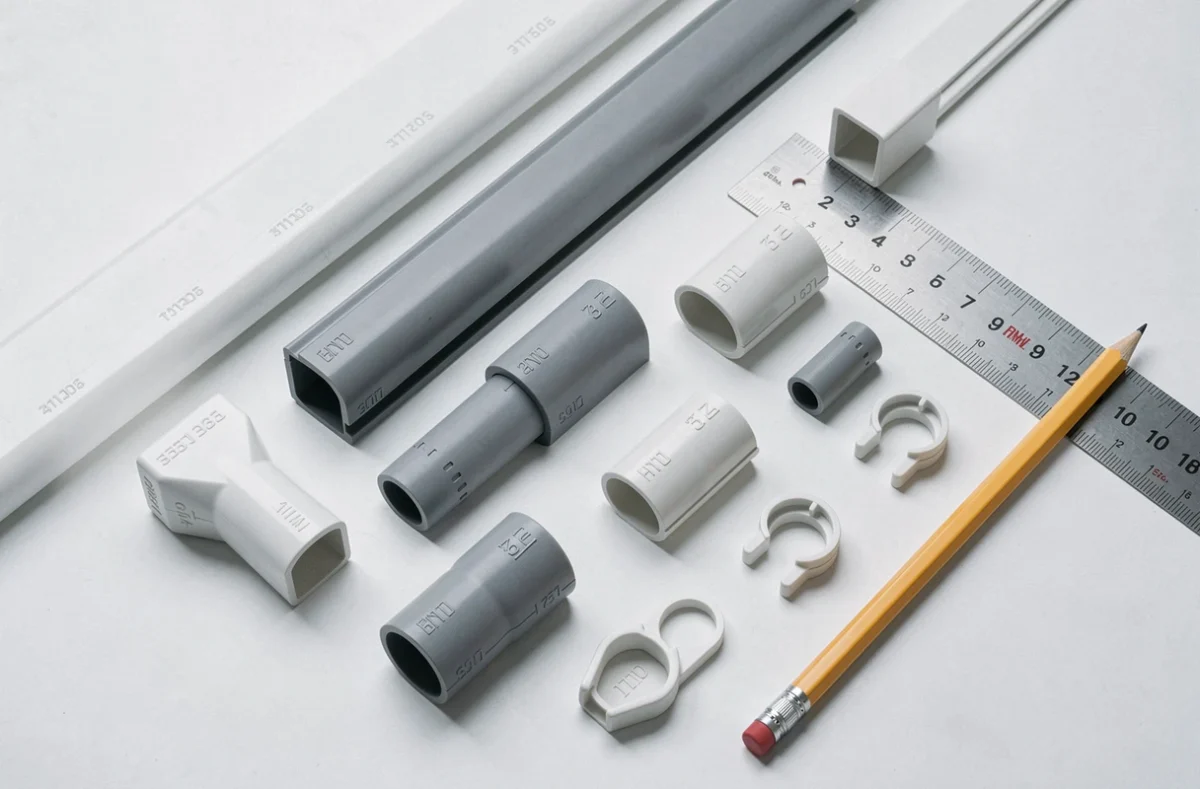

Accessoires goulotte électrique : ceux qui changent vraiment la pose
La goulotte seule ne suffit pas. Ce sont les accessoires qui transforment un simple conduit en installation propre et évolutive.
Angles, dérivations et embouts
Les angles intérieurs et extérieurs évitent de découper le couvercle en biseau. Un angle mal ajusté laisse un jour où la poussière s’accumule et où un câble peut frotter contre l’arête du PVC. Les embouts de fermeture, en haut et en bas de la goulotte, protègent l’accès aux câbles et donnent un aspect fini.
Les dérivations en T permettent de faire partir une moulure horizontale vers une prise ou un interrupteur sans casser la continuité du couvercle principal. Pour un tableau électrique, on a souvent besoin d’au moins deux dérivations : une vers le coffret de communication, une vers la sortie des circuits.
Cloisons de séparation courants forts et courants faibles
Les câbles de puissance et les câbles de communication ne doivent pas cheminer dans le même compartiment sans séparation physique. La plupart des goulottes GTL proposent une cloison clipsable qui divise le volume intérieur en deux. Cette séparation limite les perturbations électromagnétiques sur le réseau RJ45 ou la fibre optique.
Prises 2P+T dédiées dans le volume technique
La norme prévoit désormais au moins deux prises 2P+T 16 A sur circuit dédié à l’intérieur du volume technique. Elles alimentent la box internet, le switch, l’amplificateur TV ou un module domotique. Ces prises se fixent directement sur la goulotte grâce à des platines d’appareillage compatibles avec le profil choisi. Vérifiez que le fabricant de votre goulotte propose bien ces platines dans sa gamme d’accessoires : tous ne le font pas.
Fixation de la goulotte au mur : vis, chevilles et contraintes de support
La méthode de fixation dépend du support. Sur du placo, des chevilles à expansion ou des chevilles Molly reprennent le poids du coffret électrique sans arracher la plaque. Sur du béton ou de la brique, des chevilles à frapper classiques suffisent.
Pourquoi ce détail compte-t-il autant ? Un tableau électrique équipé de ses disjoncteurs pèse plusieurs kilogrammes. Si la fixation de la goulotte lâche, c’est l’ensemble de l’installation qui se décroche du mur. Espacez les points de fixation tous les 30 à 40 cm sur la hauteur, en ajoutant un point supplémentaire au niveau du coffret.
Certaines goulottes se collent au mur avec un adhésif double face. Cette solution convient pour du passage de câbles léger (multimédia, domotique), pas pour supporter un tableau de protection complet.
Anticiper l’évolution de l’installation électrique dans la goulotte
La tendance réglementaire va clairement vers un espace technique plus grand et plus polyvalent. L’obligation d’intégrer l’ETEL, la multiplication des équipements actifs (IRVE, onduleur photovoltaïque, gestion énergétique) et l’ajout de prises dédiées dans le volume technique montrent que la goulotte GTL n’est plus un simple cache-câble mais le squelette de toute l’installation.
Choisir une goulotte modulaire, avec des cloisons amovibles et des platines d’appareillage interchangeables, laisse la porte ouverte à ces ajouts. Un câblage bien organisé dès le départ, avec une réserve d’espace et des chemins de câbles séparés, réduit le coût et la durée d’une future mise à niveau.
Le point le plus souvent négligé reste la hauteur exploitable. La norme demande que la goulotte coure du sol au plafond. Beaucoup d’installations s’arrêtent au-dessus du tableau, ce qui complique l’ajout ultérieur d’un coffret de communication ou d’un second rang de modules. Mieux vaut installer la goulotte sur toute la hauteur dès le départ, même si la partie haute reste vide pendant quelques années.
