Le format 45×45 mm désigne un module d’appareillage électrique standardisé, conçu pour s’encastrer dans des goulottes dites « appareillables ». Cette cote correspond à l’encombrement de la face visible du mécanisme (prise de courant, prise RJ45, interrupteur) et détermine sa compatibilité avec le support de fixation intégré à la goulotte. Comprendre cette logique de module évite les erreurs d’achat et les retours de chantier.
Format 45×45 : ce que cette cote implique pour le clippage en goulotte

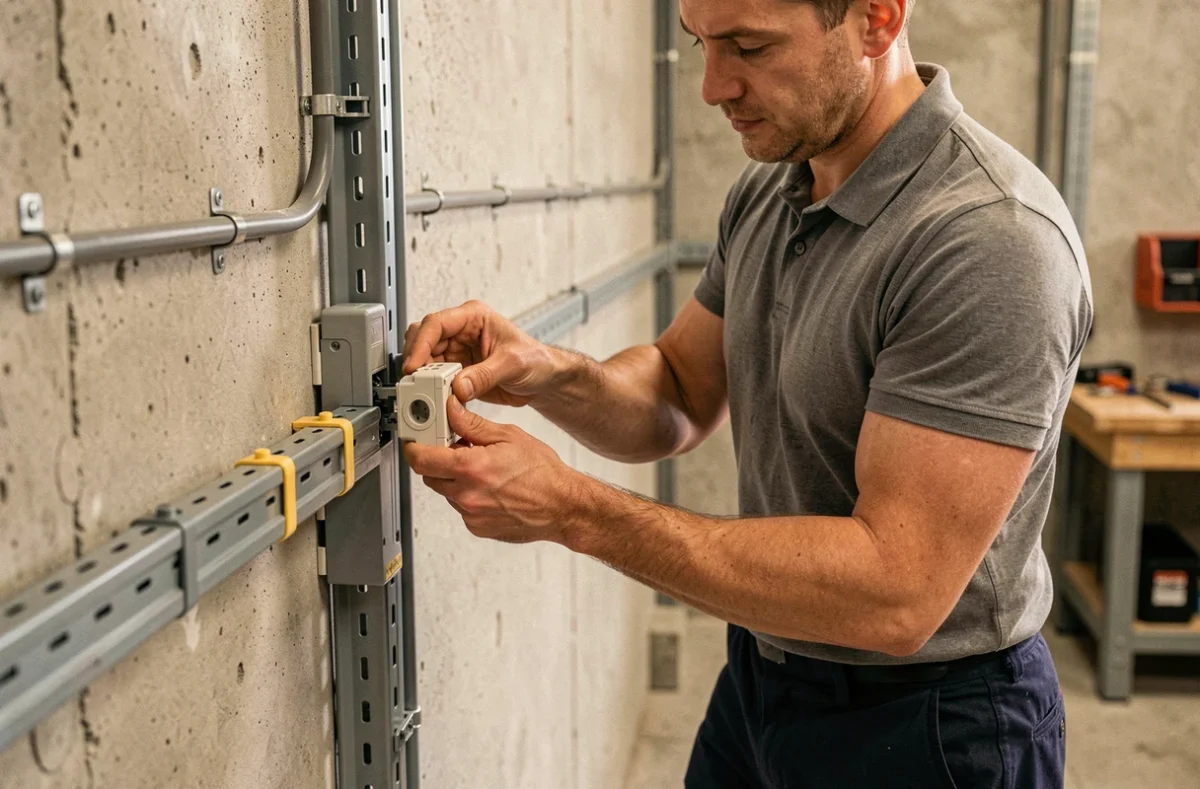

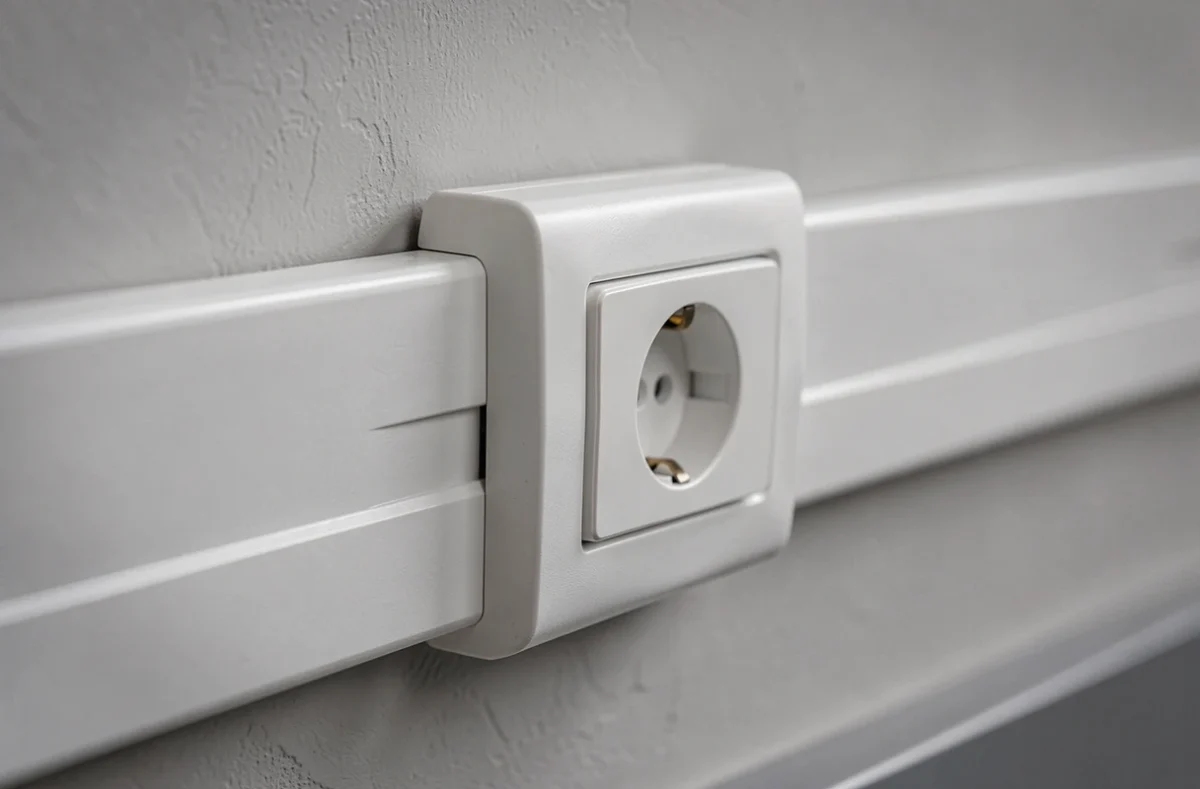

Le chiffre 45×45 ne décrit pas la taille de la goulotte elle-même, mais celle de l’appareillage qui vient s’y clipser. La goulotte appareillable intègre un rail ou un cadre prévu pour recevoir ces modules sans boîte d’encastrement. Le mécanisme se fixe par clippage direct sur le fond de la goulotte, ce qui supprime le recours à des vis ou à un cadre de montage séparé.
Lire également : Codes qui clignotent sur le CP plus ? La Liste code erreur Truma expliquée
Un module 45×45 occupe un emplacement de deux modules Mosaic chez Legrand, soit la largeur d’une prise de courant classique 2P+T. Certains appareils occupent un demi-module (22,5×45) : un obturateur, un connecteur RJ45 simple ou un interrupteur peuvent alors tenir sur la même largeur qu’une seule prise de courant.
Cette modularité permet de composer des blocs de prises côte à côte dans une même longueur de goulotte, en alignant plusieurs modules 45×45 sur le rail de clippage.
A lire aussi : Prix d'un dressing : estimation et facteurs déterminants
Compatibilité goulotte et prise 45×45 : les couples de gammes à vérifier
Affirmer qu’une prise 45×45 « va dans toutes les goulottes appareillables » est un raccourci trompeur. La compatibilité dépend du couple gamme de goulotte et série d’appareillage. Plusieurs cas se présentent en pratique.
Systèmes propriétaires à clippage direct
Legrand associe ses goulottes du programme Mosaic (gamme Logix, DLP) à l’appareillage Mosaic. Le clippage direct fonctionne sans adaptateur tant qu’on reste dans cet écosystème. Le document technique Legrand (référence F00886) précise que le système accepte aussi des prises 45×45 d’autres fabricants, mais à condition que les cotes et l’épaisseur du clip soient conformes au profil du rail.
EFAPEL et ENSTO proposent un système similaire avec des goulottes appareillables annoncées compatibles multi-marques. ENSTO fabrique des blocs précâblés 45×45 (de une à quatre prises 2P+T) avec double bornier rapide, prêts à clipser dans des goulottes au standard 45×45 de différents fabricants.
Points de vigilance avant achat
- Vérifier que la goulotte est bien « appareillable 45×45 » et non simplement une goulotte de cheminement sans rail de clippage. Une goulotte de passage de câbles standard n’accepte aucun module.
- Contrôler le nombre de compartiments : une goulotte à deux compartiments (par exemple 130×54 mm ou 134×55 mm) permet de séparer courants forts et courants faibles, ce qui devient obligatoire dès qu’on mélange alimentation et réseau dans le même chemin de câbles.
- S’assurer que la profondeur utile du compartiment accueille le mécanisme choisi, surtout pour les blocs précâblés multicourants qui sont plus épais qu’une simple prise.
Rester dans un même écosystème fabricant reste la méthode la plus fiable pour garantir un clippage sans jeu et une tenue mécanique correcte dans le temps.
Prise RJ45 et modules multimédia en 45×45 : au-delà de la prise de courant
Le format 45×45 ne se limite pas aux prises de courant 2P+T. Des modules RJ45 catégorie 5e ou 6 existent dans ce gabarit, ce qui permet d’intégrer la distribution réseau directement dans la goulotte, à côté des prises secteur.
Cette possibilité change la donne pour les bureaux et les open spaces. Un poste de travail peut recevoir, sur une même goulotte appareillable, deux prises de courant et une prise RJ45 sans multiplier les chemins de câbles au mur. Les modules data 45×45 se clipsent exactement comme une prise de courant, sur le même rail.
La contrepartie technique concerne la séparation des courants. Dès lors qu’un compartiment accueille à la fois du 230 V et du câble réseau, la réglementation impose une cloison physique entre les deux. Les goulottes à deux compartiments répondent nativement à cette exigence. Sur une goulotte mono-compartiment, mixer courant fort et courant faible sans séparateur est une non-conformité.
Séparation courants forts et courants faibles dans une goulotte appareillable
Ce point mérite une section à part parce qu’il est régulièrement négligé dans les installations apparentes. La goulotte avec prise intégrée ne dispense pas de respecter les règles de séparation entre alimentation électrique et réseau de communication.
En pratique, deux configurations existent :
- Goulotte mono-compartiment : acceptable uniquement si elle ne transporte qu’un seul type de courant (soit du 230 V, soit du réseau data, pas les deux).
- Goulotte multi-compartiments : chaque compartiment est cloisonné physiquement. Le compartiment du bas accueille typiquement les câbles d’alimentation, celui du haut les câbles réseau. Les prises 45×45 de chaque type se clipsent dans leur compartiment respectif.
Ignorer cette séparation expose à des perturbations électromagnétiques sur le réseau data et, surtout, à une installation non conforme en cas de contrôle. Les dimensions de goulotte les plus courantes pour du bi-compartiment commencent aux alentours de 100×50 mm, avec des profils allant au-delà de 130 mm de large pour les installations denses.
Choisir une goulotte avec prise intégrée : critères concrets
Le choix repose sur trois paramètres liés les uns aux autres : le nombre de modules à intégrer par mètre linéaire, le type de câblage (courant fort seul ou mixte) et la marque d’appareillage déjà présente sur le chantier.

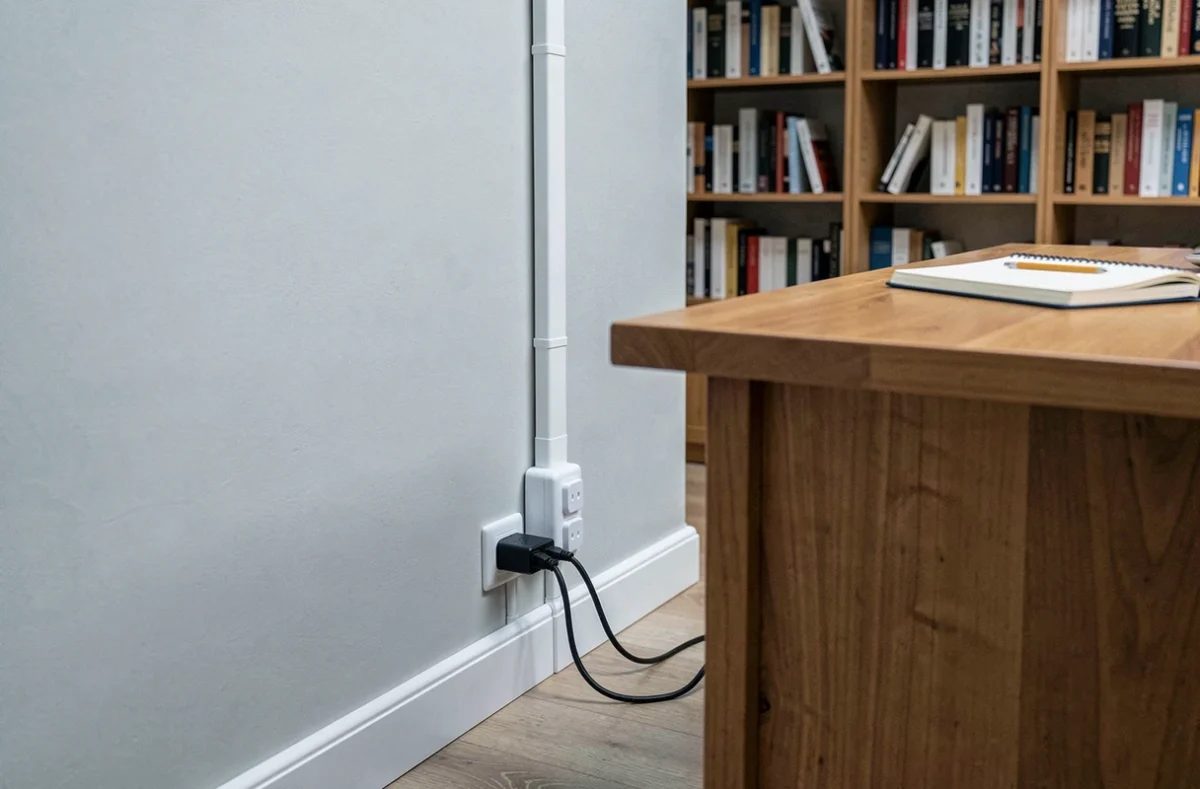

Pour un bureau individuel avec deux prises 2P+T et une prise RJ45, une goulotte appareillable deux compartiments de largeur moyenne suffit. Pour un plateau de bureaux, les goulottes de type Tercia Clip45 ou équivalent EFAPEL en 100×50 mm ou 130×54 mm offrent la capacité nécessaire.
Privilégier un système avec blocs précâblés réduit le temps de pose : les blocs ENSTO ou Legrand arrivent avec borniers rapides intégrés, ce qui évite le raccordement fil à fil sur site. La différence de temps de pose est significative sur une installation de plusieurs dizaines de points.
Le format 45×45 reste le standard dominant pour les goulottes appareillables en France. Tant que la goulotte affiche explicitement la mention « appareillable 45×45 » dans sa fiche technique et que l’appareillage choisi respecte ce gabarit, le clippage fonctionnera. La vraie variable, c’est le nombre de compartiments et la cohérence de gamme entre le profilé et les mécanismes.
